Dinamik Eriyik Karıştırıcı: Çalışma Prensibi, Türleri ve Seçim Kılavuzu

bir dinamik eriyik karıştırıcı kimyasal elyaf eğirme ve plastik işleme hatlarında polimer eriyiklerinin homojen bir şekilde harmanlanmasını sağlamak için en etkili çözümdür. Statik alternatiflerin aksine, eriyiği aktif olarak kesmek ve dağıtmak için motorla çalıştırılan bir döner eleman kullanır ve Yüksek viskozite farklılıklarında bile üstün karıştırma homojenliği . Masterbatch'i doğrudan eğirme prosesine entegre eden üreticiler için, ön karışım ihtiyacını ortadan kaldırır ve her düze pozisyonunda tutarlı sonuçlarla gerçek zamanlı renk veya katkı maddesi dozajlamasına olanak tanır.

Bu makale, dinamik bir eritme karıştırıcısının nasıl çalıştığını, teknik özelliklerini, statik karıştırıcılarla karşılaştırmasını, hangi uygulamalara hizmet ettiğini ve üretim gereksinimleriniz için doğru konfigürasyonun nasıl seçileceğini kapsar.

Dinamik Eritme Mikseri Nedir ve Nasıl Çalışır?

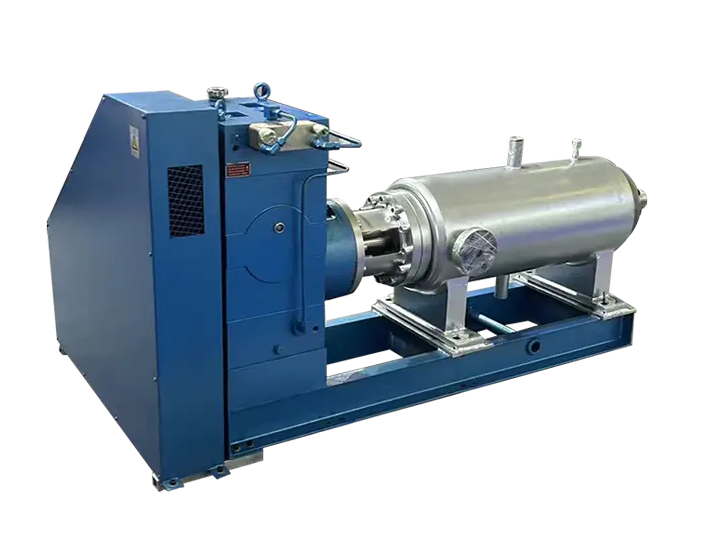

bir dynamic melt mixer is a powered inline mixing device installed directly within the polymer melt flow path — typically between the extruder and the spinning pump. It consists of a heated chamber housing a rotating mixing rotor driven by an external motor. As the melt passes through, the rotor generates repeated shear, elongation, and distributive flow patterns that break up concentration gradients and create a molecularly uniform blend.

Temel çalışma prensibi eşzamanlı üç mekanizmaya dayanır:

• Dağıtıcı karıştırma — Rotor, katkı maddesi veya masterbatch partiküllerini kesit boyunca eşit şekilde dağıtmak için eriyik akışlarını böler ve yeniden birleştirir.
• Dispersif karıştırma — Rotor-stator boşluğundaki yüksek kesme kuvvetleri, pigment topaklarını veya fonksiyonel katkı maddelerini ince, stabil dispersiyonlara ayırır.
• Termal homojenizasyon — Aktif akış, termal katmanlaşmayı önleyerek her eğirme pozisyonuna eşit miktarda eriyik sıcaklığının girmesini sağlar.

Dönme hızı bağımsız olarak kontrol edilebilir (tipik olarak 50 dev/dak'ya kadar), operatörlerin ekstruder veya dozaj pompası ayarlarını değiştirmeden karıştırma yoğunluğunu ayarlamasına olanak tanır. Bu ayrılmış kontrol, eriyik üretiminin sabit kalması gereken doğrudan eğirme hatlarında kritik bir avantajdır.

Teknik Özellikler ve Konfigürasyon Seçenekleri

Dinamik eritme karıştırıcıları, farklı üretim ölçeklerine uyacak şekilde çok çeşitli boyutlarda ve basınç değerlerinde mevcuttur. Aşağıdaki tablo standart konfigürasyon parametrelerini özetlemektedir:

En geniş çaplı modeller (250–300 mm), günde onlarca ton işleyen büyük ölçekli POY veya FDY hatları için uygunken, 25–50 mm'lik kompakt üniteler genellikle pilot eğirme makinelerinde veya özel elyaf Ar-Ge kurulumlarında kullanılır. Basınç değerleri, akış yönündeki eğirme pompası giriş basıncıyla aynı hizada olmalıdır — Bu parametrenin gereğinden düşük boyutlandırılması, contanın bozulmasının ve plansız arıza süresinin yaygın bir kaynağıdır.

Dinamik ve Statik Eritme Karıştırıcı: Temel Farklılıklar

Polimer eritme hatlarında hem dinamik hem de statik karıştırıcılar kullanılır ancak farklı ihtiyaçlara hizmet ederler. Bu ayrımı anlamak, mühendislerin zorlu masterbatch ekleme görevleri için ekipmanı gereğinden az belirtmekten kaçınmasına yardımcı olur.

Masterbatch konsantresinin (tipik olarak ana polimer akışının %2-5'i oranında dozajlanır) yüksek viskoziteli bir PET veya PA eriyiğine karıştırılmasının gerektiği doğrudan eğirme uygulamalarında, boya açısından kritik kumaşların gerektirdiği 0,5'in altındaki ΔE renk sapmasını tek başına statik bir karıştırıcı güvenilir bir şekilde sağlayamaz . Dinamik bir eriyik karıştırıcı, üretim dalgalanmalarından bağımsız olarak yeterli kesme kuvveti üreterek bu boşluğu kapatır.

Kimyasal Elyaf ve Plastik İşlemede Temel Uygulamalar

Dinamik eriyik karıştırıcı, birden fazla polimer işleme bağlamında kullanılan çok yönlü bir ekipman parçasıdır. En zorlu ve yüksek değerli uygulaması, hat içi masterbatch ilavesiyle doğrudan eriyik eğirmedir, ancak aynı zamanda daha geniş endüstriyel kullanımlara da hizmet eder.

Masterbatch İlavesi ile Doğrudan Sıkma Eritme

Bu kurulumda, bir yan akışlı ekstruder, renkli veya fonksiyonel masterbatch'i eritir ve onu ana PET, PA veya PP eritme borusuna enjekte eder. Dinamik karıştırıcı daha sonra birleştirilmiş akışı, dönen kirişe ulaşmadan önce homojenleştirir. Bu, çipli boyamayı veya önceden karıştırılmış talaşları ortadan kaldırır, hammadde stok karmaşıklığını azaltır ve hızlı renk değişimine olanak tanır; kısa süreli özel iplikler üretilirken önemli bir avantajdır.

Üretim hatları FDY, POY ve HOY filament iplikler hepsi bu yaklaşımdan faydalanıyor. Çok konumlu bir ışındaki tüm düzeler boyunca tutarlı renk performansı, tamamen mikserin ilk düze paketinden son düze paketine kadar tekdüze konsantrasyonu koruma becerisine bağlıdır.

Fonksiyonel Elyaf Üretimi

Alev geciktiriciler, UV stabilizatörleri, antibakteriyel maddeler ve IR emici dolgu maddeleri gibi fonksiyonel katkı maddeleri, ayrı bir bileşim aşamasından ziyade eğirme aşamasında giderek daha fazla dahil edilmektedir. Bunlar sıklıkla baz polimerden önemli viskozite ve yoğunluk farklılıkları aktif karıştırmayı zorunlu hale getiriyor. Dinamik bir eritme karıştırıcısı, katkı maddesi dispersiyonunun tutarlı işlevsel performans için gereken eşiği karşılamasını sağlar; örneğin, kontrollü elyaf parlaklığı için tekdüze TiO2 dağıtımı veya tıbbi sınıf tekstiller için tutarlı antimikrobiyal madde yüklemesi.

Film Ekstrüzyonu ve Mürekkep İşleme

Fiber eğirmenin ötesinde, optik kalite için film genişliği boyunca eşit pigment dağılımının kritik olduğu dökme film hatlarında (örn. BOPP, BOPET) dinamik eriyik karıştırıcılar kullanılır. Yüksek pigment yüklemeli mürekkep formülasyonları, özellikle minimum yıkama atığı ile renk partileri arasında geçiş yaparken, dinamik bir karıştırıcının sağladığı dağıtıcı kesmeden benzer şekilde yararlanır.

Hattınız için Doğru Dinamik Eritme Mikserini Nasıl Seçersiniz?

Dinamik bir eritme karıştırıcısının seçilmesi, beş temel parametrenin proses koşullarınızla eşleştirilmesinden oluşur. Büyük boyutlandırma, gereksiz mekanik karmaşıklığa ve enerji kullanımına yol açar; gereğinden küçük boyutlandırma, karıştırma kalitesini tehlikeye atar ve sızdırmazlık arızası riskini taşır.

1. Çıkış kapasitesi: Nominal kapasitesi, eritme hattınızın maksimum üretim hızına uygun bir model seçin. Çok konumlu eğirme kirişleri için, yalnızca bir tane değil, tüm düze konumlarından gelen toplam eriyik akışını hesaba katın.
2. Çalışma basıncı: Normal ve en yüksek üretim koşulları altında karıştırıcı girişindeki eriyik basıncını ölçün. Yıllarca süren sürekli çalışma boyunca conta bütünlüğünü sağlamak için en yüksek çalışma basıncınızın en az %20 üzerinde bir basınç değeri seçin.
3. Polimer tipi ve viskozitesi: Yüksek viskoziteli eriyikler (örneğin, endüstriyel iplikler için yüksek IV'lü PET) daha büyük rotor çapları ve daha yüksek tahrik gücü gerektirir. İşleme sıcaklığında naylon 6 gibi düşük viskoziteli eriyikler daha küçük konfigürasyonlara izin verebilir.
4. Isıtma yöntemi: Elektrikli ısıtmanın kurulumu daha kolaydır ve çoğu standart fiber hattı için uygundur. Yağ ısıtma, karıştırıcı gövdesi boyunca daha düzgün bir sıcaklık dağılımı sağlar ve ısıya duyarlı polimerlerin işlenmesinde veya hassas erime sıcaklığı kontrolünün (±1°C veya daha iyisi) gerekli olduğu durumlarda tercih edilir.
5. Masterbatch ekleme oranı: Daha yüksek ekleme oranları (%5'in üzerinde) veya baz polimerden büyük viskozite farklılıklarına sahip masterbatch'ler daha yoğun karıştırma gerektirir; daha büyük çaplı modeller ve daha yüksek dönme hızı kapasitesi tercih edilir.

bir useful selection checkpoint: if your masterbatch addition stream is less than 3% of main melt flow and the polymer pair has similar viscosity, a mid-range diameter unit at moderate rotation speed will typically suffice. If you are dosing functional additives above 5% or blending incompatible polymer grades, bir sonraki daha büyük çap sınıfını seçin ve tahrik gücünün maksimum torkun %70-80'inde sürekli çalışmayı sürdürebileceğini onaylayın .

Kurulum, Çalıştırma ve Bakım Konuları

Doğru kurulum ve rutin bakım, dinamik bir eritme karıştırıcısının servis ömrünü ve karıştırma performansını doğrudan belirler. Aşağıdaki uygulamalar çoğu endüstriyel polimer eritme hattında geçerlidir:

Kurulum İçin En İyi Uygulamalar

• Döndürme pompasından önceki karışmamış akış uzunluğunu en aza indirmek için karıştırıcıyı masterbatch enjeksiyon noktasına mümkün olduğunca yakın konumlandırın.
• Mikserin ısıtma bölgesinin bitişikteki erime borusunun proses sıcaklığıyla eşleştiğinden emin olun; 5°C'den fazla sıcaklık süreksizlikleri, karıştırma verimliliğini azaltan lokal viskozite değişikliklerine neden olabilir.
• Mekanik gürültünün eriyik akışına veya dönen kiriş yapısına aktarılmasını önlemek için tahrik ünitesini titreşim izolasyonuyla monte edin.
• Tüm flanş bağlantılarının seçilen basınç sınıfına uygun olduğunu ve conta malzemelerinin polimer ve işlem sıcaklığıyla uyumlu olduğunu doğrulayın.

Başlatma ve Kapatma Prosedürü

• birlways bring the mixer body to full process temperature before starting the drive motor. Starting rotation in cold, high-viscosity melt risks overloading the drive and damaging rotor seals.
• Başlatma sırasında dönüş hızını kademeli olarak artırın; yukarı yönde basınç artışlarına neden olabilecek şekilde doğrudan çalışma hızına atlamaktan kaçının.
• Planlı kapatmalar sırasında, karışmamış malzemenin haznede kalmasını önlemek için eriyik akışını kesmeden önce dönüş hızını azaltın.

Rutin Bakım Noktaları

• Mekanik contalar: Planlanan her bakım duruşunda (genellikle sürekli çalışmada her 3-6 ayda bir) inceleyin. Conta aşınması en yaygın arıza türüdür ve aşındırıcı pigmentler veya dolgu maddeleri tarafından hızlandırılır.
• Rotor açıklığı: Rotor ve stator duvarı arasındaki boşluğu orijinal spesifikasyona göre doğrulayın; aşırı aşınma, bariz alarmları tetiklemeden kesme hızını ve karıştırma kalitesini azaltır.
• Isıtma sistemi: Yağla ısıtılan üniteler için, yağ kalitesini ve akış hızını üç ayda bir kontrol edin. Bozulmuş ısı transfer yağı, sıcaklık homojenliğini azaltır ve lokal polimer bozulmasına neden olabilir.
• Sürücü sistemi: Her planlı bakım aralığında dişli kutusu yağını, kaplin hizalamasını ve motor akım çekişini kontrol edin. Sabit proses koşullarında motor akımında sürekli bir artış, tipik olarak artan erime viskozitesine veya rotor düzeneğinde mekanik bir soruna işaret eder.

Dinamik Eritme Mikserini Entegre Etmenin Üretim Avantajları

Geçmişte ön boyamalı talaşlara veya sonraki harmanlamaya güvenen iplik üreticileri için, doğrudan eğirme konfigürasyonunda dinamik bir eriyik karıştırıcıya geçiş, ölçülebilir üretim ve kalite iyileştirmeleri sağlar:

• Azaltılmış hammadde stoğu: Çok çeşitli önceden renklendirilmiş çipleri stoklamanıza gerek yok. Bir doğal çip artı bir dizi masterbatch konsantresi, envantere çok daha az işletme sermayesi bağlı olarak aynı renk portföyünü kapsar.
• Daha hızlı renk değişimi: Bir renkten diğerine geçiş, yalnızca masterbatch dozaj hattının ve mikserin yıkanmasını gerektirir; renkli talaşlarla dolu büyük bir ekstruderin boşaltılmasını gerektirmez. İyi optimize edilmiş sistemlerde değişim süreleri birkaç saatten 30 dakikanın altına düşebilir.
• Tutarlı iplik kalitesi: Her düze paketine giren tekdüze eriyik bileşimi, filament çapının, sağlamlığının ve renginin, çok konumlu kirişin tüm genişliği boyunca spesifikasyon dahilinde olmasını sağlayarak, spesifikasyon dışı bobinlerin derecelendirilmesini azaltır.
• Fonksiyonel lif gelişimi için esneklik: birdding new performance additives requires only introducing a new masterbatch stream, without reformulating the base chip or retooling the main extruder.
• Kilogram başına daha düşük enerji maliyeti: Ayrı bir birleştirme adımının ortadan kaldırılması, polimerin işlem geçmişinden bir tam ısıtma-soğutma-ısıtma döngüsünü ortadan kaldırır, genel enerji tüketimini azaltır ve polimer zincirlerinin termal bozunmasını sınırlandırır.

Renk çevikliği ve kısa teslim sürelerinin rekabetçi gereksinimler olduğu hızlı moda ve teknik tekstil pazarlarına tedarik sağlayan şirketler, eğirme hattını durdurmadan üretimin ortasında renk değiştirme yeteneğinin bir avantaj olduğunu bildiriyor. belirleyici operasyonel avantaj Bu, dinamik eriyik karıştırma ekipmanına yapılan sermaye yatırımını haklı çıkarır.

Dinamik Melt Mikserleri Hakkında Sıkça Sorulan Sorular

Dinamik bir eriyik karıştırıcı, TiO2 veya seramik dolgu maddeleri gibi aşındırıcı katkı maddelerini işleyebilir mi?

Evet ama rotor ve hazne malzemelerinin uygun şekilde seçilmesi gerekiyor. Mohs sertliği 5'in üzerindeki inorganik pigmentler ve mineral dolgular için, rotor ve stator temas bölgeleri için sertleştirilmiş çelik alaşımları veya seramik kaplı yüzeyler önerilir. Düz pigment operasyonlarına kıyasla daha kısa conta servis aralıkları bekleyin; mekanik conta muayenesini 6 yerine 2-3 ayda bir planlayın.

Dinamik bir eritme karıştırıcısı iki bileşenli elyaf eğirme için uygun mudur?

İki polimer akışının düze (kılıf-çekirdek, yan yana) kadar ayrı kalması gereken iki bileşenli eğirme için, birleştirilmiş akış yerine her bir ayrı akışın üzerine bir dinamik karıştırıcı kurulur. Bu, iki bileşenli dağıtım plakasına ulaşmadan önce her bileşenin dahili olarak homojen olmasını sağlar. Düzeden önce iki akışın birbirine karıştırılması, iki bileşenli yapının amacını boşa çıkaracaktır.

Dönme hızı elyaf kalitesini nasıl etkiler?

Daha yüksek dönme hızı, kesme yoğunluğunu arttırır ve dağıtıcı karışımı iyileştirir, ancak kesmeye duyarlı polimerler (örneğin, belirli naylon türleri veya yüksek IV PET) üzerindeki aşırı kesme, moleküler ağırlığın bozulmasına veya zincirin kesilmesine neden olabilir. Her polimer katkı maddesi sistemi için, ölçülebilir IV düşüşü olmadan karıştırma homojenliğinin maksimuma çıkarıldığı optimal bir dönüş hızı penceresi vardır. Bu genellikle, değişen karıştırıcı hızlarında eriyik akış indeksi veya viskozite ölçümleri yoluyla devreye alma sırasında belirlenir.

Dinamik bir eritme karıştırıcısında tipik kalış süresi nedir?

Kalış süresi odanın hacmine ve üretim hızına bağlıdır, ancak termal bozulmayı önlemek için kasıtlı olarak kısa tutulur (tipik olarak birkaç saniyeden bir dakikaya kadar). Dinamik karıştırıcı, statik bir karıştırıcının çok daha uzun akış yollarına ihtiyaç duyacağı şeyi saniyeler içinde başarır eşdeğer karıştırma görevi için onu çok daha kompakt hale getirir. Bu kısa kalış süresi aynı zamanda ısıya duyarlı polimerler üzerinde ısı geçmişi birikimini de sınırlar.
